Ресивер для компрессора: принцип работы и виды

Ресивер (или воздухосборник) – это герметичный сосуд/бак, в котором аккумулируется сжатый воздух, производимый компрессором. Он служит буфером между компрессором и потребителями сжатого воздуха – и обеспечивает более стабильную работу всей пневмосистемы. По факту, ресивер выступает как «аккумулятор» – сохраняет энергию в виде сжатого газа под давлением, которую система может использовать по мере необходимости.

Принцип работы ресивера

Работа ресивера основана на простых физических принципах накопления и отдачи давления:

1. Накопление воздуха: компрессор нагнетает сжатый воздух в ресивер, где он накапливается под давлением.
2. Стабилизация давления: когда потребление воздуха меньше производительности компрессора, давление внутри резервуара растет до установленного максимума. При достижении верхнего порога компрессор выключается, а система работает уже за счет накопленного воздуха.
3. Раздача воздуха: при падении давления до минимального значения ресивер отдает хранимый воздух потребителям – пневмоинструментам, линиям, механизмам.

Такой цикл обеспечивает более редкие включения компрессора, снижает нагрузку на его двигатель и уменьшает износ узлов.

Основные задачи ресивера

Ресивер для промышленного компрессора предназначен для решения следующих задач:

• Сглаживание пульсаций давления. Ресивер уменьшает колебания давления, возникающие из-за циклического характера сжатия воздуха компрессором, особенно поршневого.
• Стабилизация подачи воздуха. Обеспечивает более равномерное и предсказуемое давление на выходе даже при переменной нагрузке.
• Снижение износа компрессора. Меньшее количество циклов включения/выключения снижает нагрузку на двигатель, стартер и другие узлы оборудования.
• Охлаждение воздуха и удаление влаги. Во время нахождения в ресивере воздух частично охлаждается, что способствует конденсации влаги. Конденсат удаляется через сливной клапан, повышая качество воздуха и защищая систему от коррозии.
• Резервный запас воздуха. Ресивер служит источником дополнительного сжатого воздуха в моменты пикового потребления – например, при одновременной работе нескольких инструментов.

Из чего состоит ресивер?

Типовой ресивер конструктивно состоит из следующих элементов:

• Герметичный бак (из стали).
• Манометр для контроля давления.
• Предохранительный клапан для сброса избыточного давления.
• Конденсатоотводчик и сливной кран.
• Запорная арматура для подключения к компрессору и к потребителям.

Виды ресиверов

По ориентации (расположению бака в пространстве) выделяют вертикальные и горизонтальные модели.

Вертикальные ресиверы:

• занимают меньше полезной площади;
• удобны для отвода конденсата;
• оптимальны для применения в ограниченном пространстве помещений;
• большой выбор моделей, в т.ч. для работы в условиях агрессивных сред, вне помещений;
• нередко используются в стационарных системах;
• требуется достаточная высота помещения для его установки.

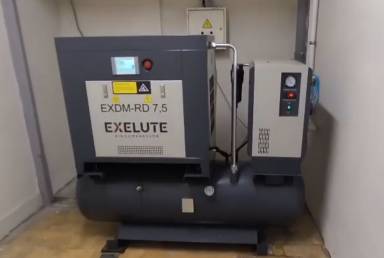

Горизонтальные ресиверы:

• более устойчивы к вибрациям;
• легче монтируются рядом с оборудованием;
• требуют больше места по длине;
• часто применяются для мобильных компрессоров и небольших производств.

 По месту установки относительно осушителя:

• Мокрый ресивер (wet) – устанавливается перед осушителем и фильтрами. Он принимает горячий и влажный воздух, снимает температуру и осаждает влагу.
• Сухой ресивер (dry) – устанавливается после осушителя/фильтра. Хранит уже очищенный и сухой воздух, что важно для высокочувствительных процессов (например, покраска, медицина).

Как выбрать ресивер?

При выборе помимо типа (горизонтальный, вертикальный, «мокрый», «сухой») учитывают, в первую очередь объем, а также рабочее давление, материал корпуса, условия эксплуатации.

Объем

По объему в литрах ресивер выбирают на основе производительности компрессора и характере потребления воздуха. Можно примерно ориентироваться на следующие значения:

• До 5 кВт – 50–100 л.
• До 10 кВт – 200–300 л.
• Свыше 10–20 кВт – 500–1000 л и более.

Материалы

В качестве материала корпуса обычно используется сталь (для давлений до 10–40 бар) – устойчивые к коррозийному воздействию марки 16ГА2Фи 10ХСНД.

Рабочее давление

Рабочее давление – предел, на который рассчитан ресивер. Обычно рабочее давление составляет порядка 10 бар, но в промышленности используется оборудование и на 25–40 бар.

Дополнительные параметры

Дополнительные требования: температурные и влажностные условия эксплуатации, соответствие стандартам безопасности.

Безопасность и эксплуатация

Важным условием надежной, бесперебойной, безопасной работы воздушного ресивера является соблюдение правил эксплуатации, установленных заводом-изготовителем, и правил устройства и безопасной эксплуатации сосудов, работающих под давлением. В общем случае эксплуатация допускается при температуре -20…+45 °C и относительной влажности воздуха 80 %, хотя конкретные значения зависят от модели резервуара.

В производственных вентилируемых помещениях ресивер устанавливается в отдалении от мест скопления людей. Не допускается монтаж вблизи источников тепла, горючих, взрывоопасных веществ, а также веществ, вызывающих коррозию металла.

Эксплуатация запрещена в следующих случаях:

• Давление и/или температура выходят за пределы допустимых значений, указанных в паспорте оборудования.
• При осмотре выявлены различные дефекты – вздутия, неплотности, разрывы прокладок и пр.
• В случае неисправности арматуры, контрольно-измерительных приборов, предохранительных устройств.

Правильная установка ресивера выполняется в рамках монтажа и пусконаладки компрессорных систем и предусматривает проверку герметичности соединений, корректную обвязку по давлению, установку предохранительной арматуры и дренажа конденсата. Соблюдение этих требований позволяет обеспечить безопасную работу оборудования, стабильные параметры сжатого воздуха и продлить срок службы как самого ресивера, так и компрессора в целом.

Заключение

Ресивер для компрессора – это не просто «бак для воздуха». Это технический элемент, который:

• выравнивает давление в системе;
• снижает износ компрессора;
• увеличивает эффективность пневмосети;
• улучшает качество воздуха и его подачу.

Правильный выбор, монтаж и обслуживание ресивера существенно повышают надежность работы пневмооборудования, снижают эксплуатационные расходы и продлевают срок его службы.
