Воздушные ресиверы

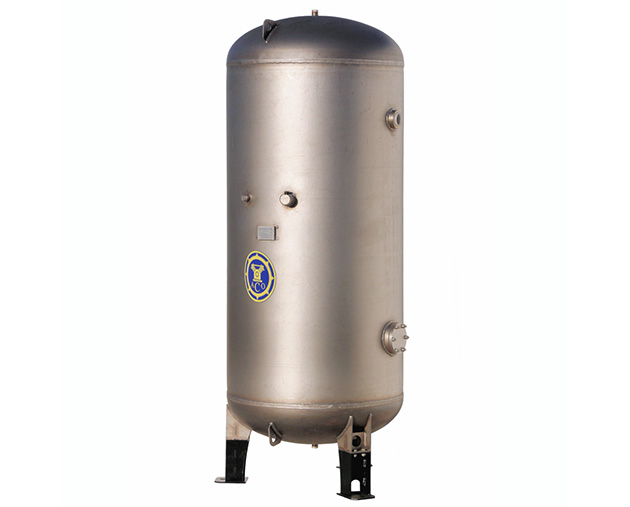

Ресивер воздушный представляет собой емкость, предназначение которой заключается в накоплении сжатого воздуха в пневмосистеме (стальной или выполненный из нержавеющей стали).
Наиболее часто применяются следующие объемы воздушных ресиверов (не подлежащих надзору): 50, 270, 500, 900 литров.
Допустимое давление ресиверов – до 16 бар. Возможна поставка высокобарных ресиверов.
По расположению ресиверы подразделятся на горизонтальные и вертикальные. Горизонтально расположенные ресиверы чаще используются в комплексе с компрессором и осушителем. Как правило – это компрессоры до 22 квт, установленные на единую раму на ресивере.
Назначение воздушных ресиверов
Основные функции ресиверов-воздухосборников:
- хранение сжатого воздуха;
- снижение пульсаций в системе сжатого воздуха;
- в ресивере скапливается конденсат – как следствие, частичное уменьшение влаги в системе:
- понижение температуры сжатого воздуха в системе компрессорной установки;
- снижение пусков двигателя компрессора.
Подбирать воздушный ресивер необходимо из показателей производительности компрессора или системы компрессоров. Как правило, это 25-30% от максимальной производительности, т.е. запас будет рассчитываться таким образом (пример):
- Компрессор производит 10000 литров в минуту. Соответственно запас по воздуху составляет 2500 – 3000 литров (3 ресивера по 900 литров каждый).
Также при подборе ресивера необходимо обратить внимание на максимальное давление.
Характеристики вертикальных ресиверов для среднего давления
| Модель | Исполнение СЕ | Объём ресивера, л. | Давление, бар. | Присоед. размер, дюйм | кг | Габариты ДхШxВ мм |
|---|---|---|---|---|---|---|
| Ресивер РВ270.11.02 с арматурой | V | 270 | 11 | 1’’ | 95 | 630х540х1250 |
| Ресивер РВ270.16.00 с арматурой | V | 270 | 16 | 1’’ | 116 | 630х560х1300 |
| Ресивер РВ500.11.00 с арматурой | V | 500 | 11 | 1 ¼’’ | 125 | 650х650х1750 |
| Ресивер РВ500.11.01 с арматурой | V | 500 | 11 | 1’’ | 125 | 650х650х1750 |
| Ресивер РВ500.11.02 с арматурой | V | 500 | 11 | 2’’ | 125 | 650х650х1750 |
| Ресивер РВ500.16.00 с арматурой | V | 500 | 16 | 1 ¼’’ | 150 | 650х700х1800 |
| Ресивер РВ500.16.01 с арматурой | V | 500 | 16 | 1’’ | 150 | 650х700х1800 |
| Ресивер РВ500.16.02 с арматурой | V | 500 | 16 | 2’’ | 150 | 650х700х1800 |
| Ресивер РВ900.10.10 (РВ900.10.00) с арматурой | V | 900 | 10 | 2’’ | 227 | 810х1010x2170 |
| Ресивер РВ900.10.11 (РВ900.10.02) с арматурой (без смотрового лючка) | - | 900 | 10 | 2’’ | 220 | 810х965x2170 |
Конструктивные особенности и принцип работы
Конструктивно промышленный воздушный ресивер состоит из следующих элементов:
- Герметичная металлоконструкция (емкость, резервуар). Изготавливается из листовой стали, реже – из цельной бесшовной трубы и иных материалов. Для обечайки предусматриваются плоские или эллиптические днища. Изготавливаются металлоконструкции для ресиверов из стали марок Ст3, 09Г2С, 10ХСНД и др. – выбор марки напрямую зависит от условий эксплуатации. Для защиты от коррозии применяется порошковое окрашивание или цинкование.
- Штуцеры или фланцы (входной, выходной патрубки). Предназначены для подсоединения к системе. В ресиверах большого объема применяется, как правило, фланцевое соединение.
- Измерительные приборы. Обязательно наличие манометра с отчетливо различимой шкалой рабочего давления.
- Предохранительный клапан. Требуется для сброса сжатого воздуха в атмосферу при критическом превышении давления, т.е. для понижения давления до рабочего значения.
- Воздухоочистительный фильтр. Обеспечивает очистку сжатого воздуха.
- Конденсатоотводчик. Устройство, предназначенное для удаления конденсата из сжатого воздуха.
Принцип работы заключается в накоплении (временном хранении) рабочей среды (сжатый воздух, газ), поступающей от компрессора, достижении заданного давления, конденсации влаги из сжатой рабочей среды и последующей подаче среды с требуемыми характеристиками.
Проконсультироваться с менеджером ООО «ЭЙР СТАНДАРТ», запросить коммерческое предложение на основании вашего технического задания и купить промышленный воздушный ресивер для компрессора вы можете, оставив заявку на сайте или позвонив по телефону.
